灯光控制立柜【ZT96F】

Ø 品牌：LAYFUN

Ø 技术参数：

² 输入电源：交流三相五线AC380V±10％

² 输出回路：96路

² 每模组内置2路输出回路，单回路支持3KW、4KW、5KW、6KW功率可选

² 抽屉式模组，可选配纯开关直通、继电器、调光、调光与开关直通混合、调光与继电器混合、可控硅与继电器混合模组可选，模组支持无损插拔、互换

² 模组具有独立的CPU处理器，实现单模组独立控制

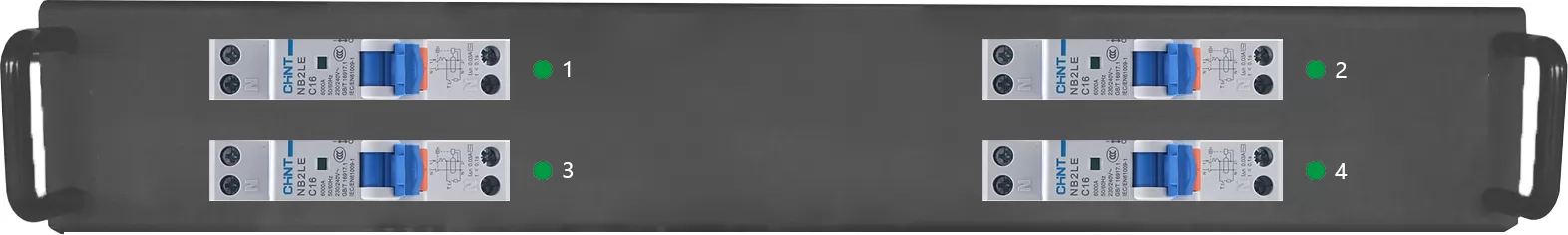

² 每模组配备4路16A独立空气开关，具有应急救场切换开关，应急切换响应快速

² 调光与继电器混合模组集成调光、继电器、开关直通多种功能，具备一键应急切换机制；继电器模组支持继电器、开关直通双直通模式灵活切换，且设备具备智能延时切换逻辑，10秒满亮度恒定输出后自动切换继电器稳态工作模式

² 可选配显示屏抽屉模组，支持中英文双语界面自由切换，可实时显示设备运行参数，包含回路编码、负载相位状态、设备运行模式、通断状态、模组工作温度、输出电流、输出电压等参数，独立LED指示灯

² 控制立柜采用双电源、双存储、双CPU处理器设计

² 具备2个DMX512接口、1个Ethernet网口、1个光纤口，支持多接口拓展

² 支持DMX信号、以太网网络信号、光纤信号、RDM双向控制信号，支持多路网络信号并行传输

² 支持DMX512、TCP/IP、sACN、ART-NET、RDM等通用标准协议；内置智能协议识别功能，无需人工干预设置，自动识别sACN、ART-net通讯协议，两种协议动态切换输入时自动解析数据包并输出控制信号

² 支持与灯光网络管理云平台配合使用，可实现设备自动找寻、自动生成网络拓扑、远程设备参数配置、故障自动告警、设备状态溯源等智能化管理功能

² 支持外接7寸或10寸以上显示屏，显示屏可集中监控整机所有回路运行状态

² 支持0-100%调光范围，可手动固定任意输出亮度值，调光过渡平滑无频闪；调光启动电流上升时间为200us或400us可选

² 20条固定调光曲线，预留自定义曲线编辑存储空间

² 可选配有线、无线遥控设备，支持单柜、多组控制柜联动调光、直通开关控制，可实现步进式精准调光，支持多路DMX信号同步检测、收发与控制

² 可存储20组自定义场景模式，在外部控制信号中断、通讯故障等异常下，设备自动保存最后运行场景，同时点亮故障警示灯

² 配备过流保护、浪涌吸收防护模块，可抵御瞬时过流、雷击浪涌、电网冲击等状况；可选装RCD漏电保护装置

² 防触电功能：①火线裸露防触电功能，当输出回路电缆老化或火线裸露带电，人体触摸火线无触电感觉，使用测量仪测量人体电压仍为220V，同时漏电保护开关保持不跳闸工作状态，设备仍正常工作；②电缆裸露浸水防触电功能，当输出回路电缆裸露带电浸泡水中，人接接触水无触电感觉，浸水设备保持正常工作，同时漏电保护开关保持不跳闸工作状态。

² 绝缘电阻：≥2MΩ/DC1000V

² 连续工作：24小时
